EVIDENT PipeWIZARD iX系统全新升级:更紧凑、高效、易于部署

作者:作者时间:2024-05-27 14:51:36 次浏览

信息摘要:

随着现代科技的不断进步 无损检测技术在各个领域应用广泛 PipeWIZARD iX自动环焊缝检测系统 专为严苛环境作业而设计 在陆地、海上等多种场景检测中大放异彩 近期

随着现代科技的不断进步

无损检测技术在各个领域应用广泛

PipeWIZARD iX自动环焊缝检测系统

专为严苛环境作业而设计

在陆地、海上等多种场景检测中大放异彩

近期,经过创新优化升级

该系统重新定义管道焊缝评估标准

为管道焊缝检测带来更加简便、直观、智能化操作体验

01/现场作业,高效可靠

管道在输送关键资源方面承担着重要角色,在完成现场焊接后,需要对焊缝进行无损检测。面对多样且严苛的铺设环境及施工要求, PipeWIZARD iX系统提供全面可靠的焊缝检测方案,确保检测任务精准、高效完成。

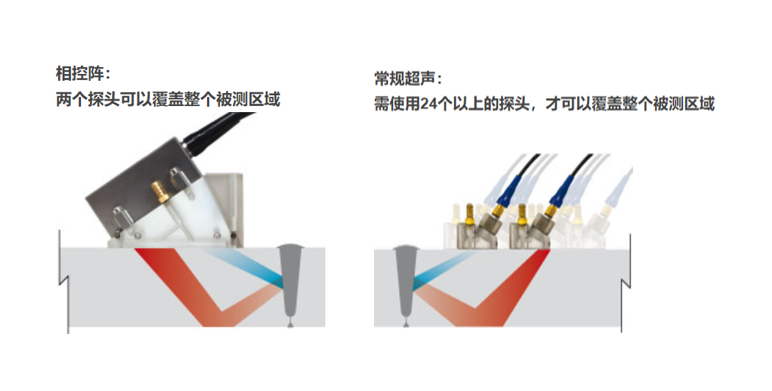

相控阵技术:提升分辨率和灵敏度,体积更小且易于操控,适用于各类焊缝结构,提高检测稳定性和结果的可靠性准确性的同时,有效降低涂层磨损。

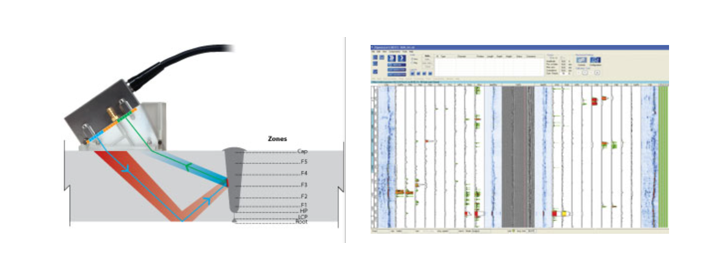

分区检测技术:通过在焊缝两侧放置探头,对焊缝进行分区检测,确保全面覆盖并精准识别缺陷,同时,系统配备专用校准试块来模拟可能的典型缺陷并进行声束校准,提高检测准确性。

自动化分析能力:系统提供自动设置创建、校准与检测、快速详细的分析和自动化报告生成等功能,为检测人员现场操作带来较大便利。

02/创新驱动,优势升级

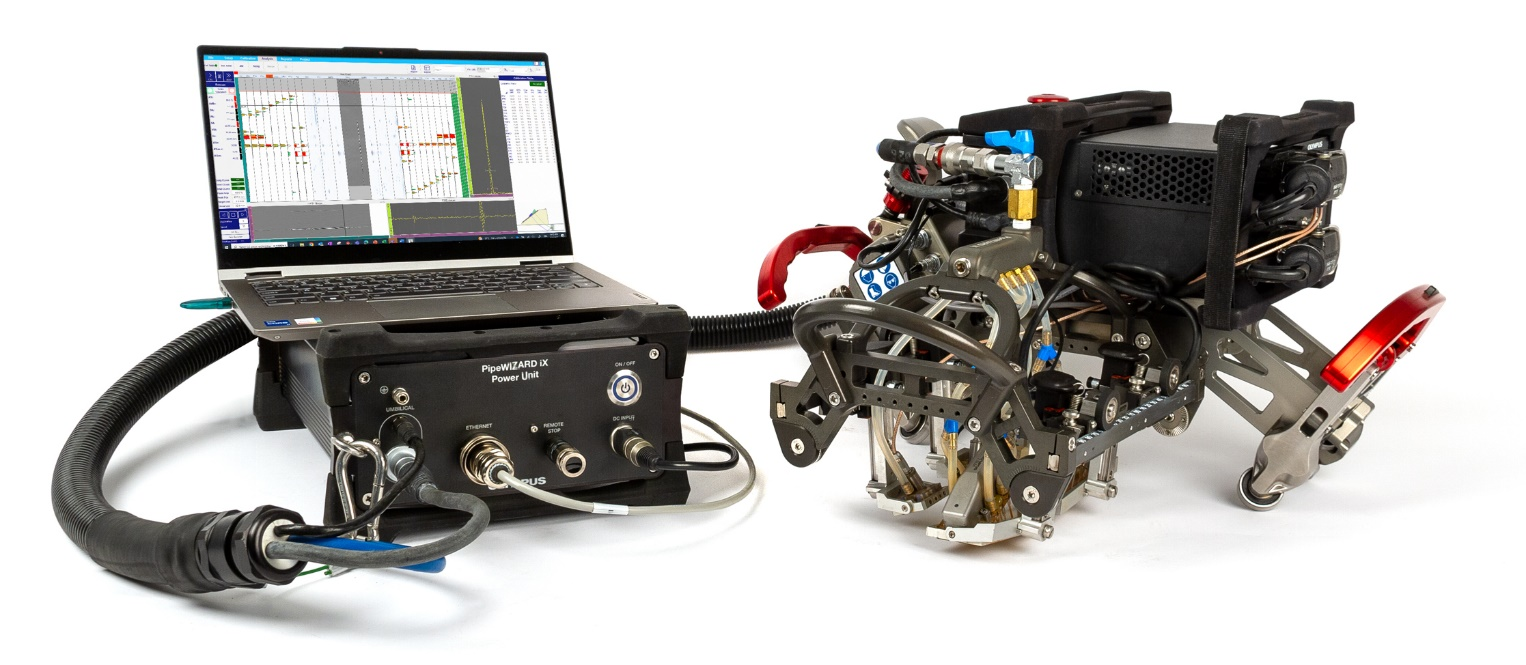

此次经过重新设计,Pipe WIZARD iX自动超声检测系统在坚固耐用、性能可靠的基础上,以其更简便的操作系统、更强大的技术性能、更灵活的硬件能力、更智能的软件分析能力,为行业树立了新的标杆。

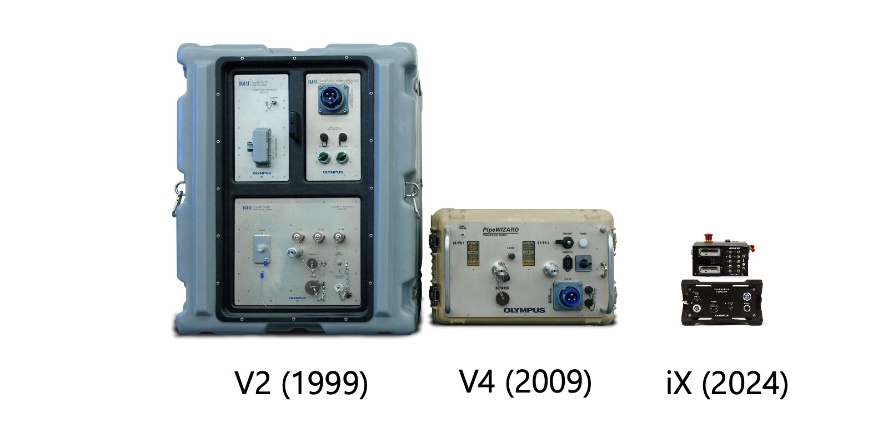

注:一个完整的PipeWIZARD iX系统的重量为122公斤,比V4版本轻60%,大大方便了物流运输

安装和操作更轻松

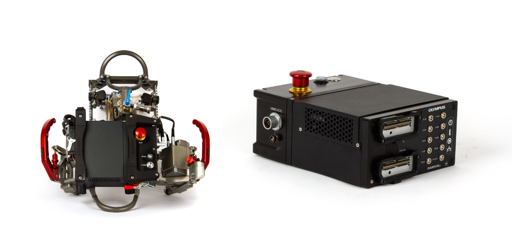

采用流线型设计,配备轻便且易于旋转的脐带电缆和优化夹持机构,扫查器集成数据采集仪器,使系统更易携带和操作,大大节省现场时间。

硬件灵活性增强

提供多种脐带电缆长度选项、快锁连接器和可配置探头模块,最多可装配12个探头,满足检测人员的多种现场检测需求。

技术升级提高效率

新型QuickScan iX PA 64:256数据采集仪器拥有更强大的电子元件和更多的输入通道,充分发挥系统的潜能。硬件增强功能支持全聚焦方式(TFM)等高级超声技术所需的复杂发射模式,提升检测效率。

软件使用更加便捷

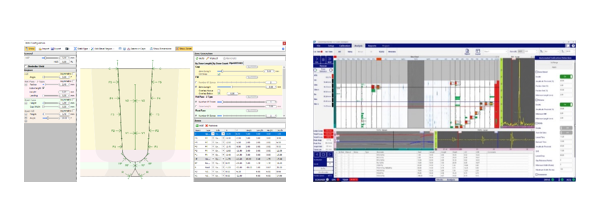

配套软件提供先进工具,包括嵌入式ES BeamTool软件、校准试块设计器和辅助分析。

界面直观、智能自动化功能强大

可访问的通用数据

QuickScan iX PA采集设备以开放文件格式保存数据文件,为用户提供了开发自定义软件所需的可访问性和灵活性,可根据特定需求进行分析。

03/强大性能,应用广泛

长期以来,PipeWIZARD iX系统应用于世界各地的大型陆上和海上管道建造项目,检测的焊缝数量已超过100万,为多个国际知名石油和天然气管道建造项目提供助力。

堆焊管道:堆焊管道由于其材料层的复杂性,可能存在微裂纹等缺陷,PipeWIZARD iX系统配备特定纵波检测技术和高级软件功能,可对堆焊管道进行高效检测。

无缝管道:针对无缝管道壁厚变化较大的情况,PipeWIZARD iX系统开发了独特的检测技术,保证检测准确性。

厚壁管道:厚壁管道由于其较大的截面积,需要更高能量的超声波穿透整个管道壁,PipeWIZARD系统的机械部件可适配不同探头和楔块,有效识别内部缺陷。

无论是极寒还是酷暑天气

无论是潮湿还是干旱场景

Evident产品始终保持稳定性能

以持续创新的解决方案

不断优化用户体验

助力更多领域用户实现效率提升
