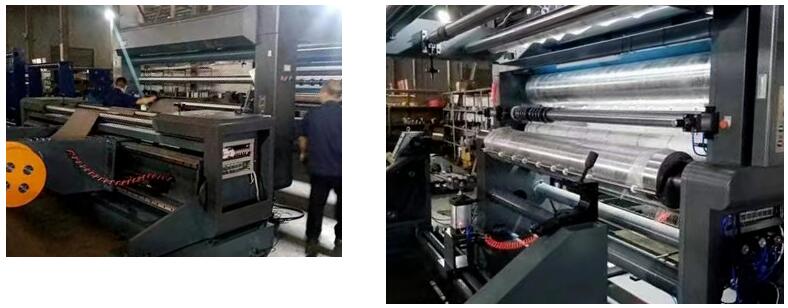

复卷分切机是将宽幅卷筒纸分切并复卷成宽度不等，直径大小不等卷材的纸张加工设备，浙江某机械厂主要生产瓦楞纸和箱板纸，在日常生产中，该复卷分切机存在有两个问题，包括改刀操作复杂，改刀时间长；切刀设备状况不良，分切效果不稳定。
▌为了进一步提高生产可靠性和产品质量，英威腾计划升级复卷机的系统方案，优化其产能和提升分切效果，以达到最小化复卷机非生产时间和减少人工操作的目的。
01
英威腾系统改造方案
英威腾提出了一个经济高效的技术解决方案，满足产能稳定性提高的所有要求。量身定制解决方案可无缝衔接现有的生产环境：
系统方案驱动层主要选择了3台GD350系列变频器，均使用闭环矢量，牵引速度模式，收卷AB转矩模式，放卷张力由PLC模拟量输出控制比例阀。
3台变频器的启停全部由PLC输出控制，485通信读取3台变频的当前状态以及控制收卷AB的转矩，牵引的模拟量输出（当前速度）给到收卷AB的模拟量输入（转矩模式速度限制），外整个系统采用共直流母线方式，从机发出的电可以返回给主机使用，减少能量通过能耗制动电阻的浪费，因考虑到停机和紧急停车，所以在牵引上配置了制动电阻。

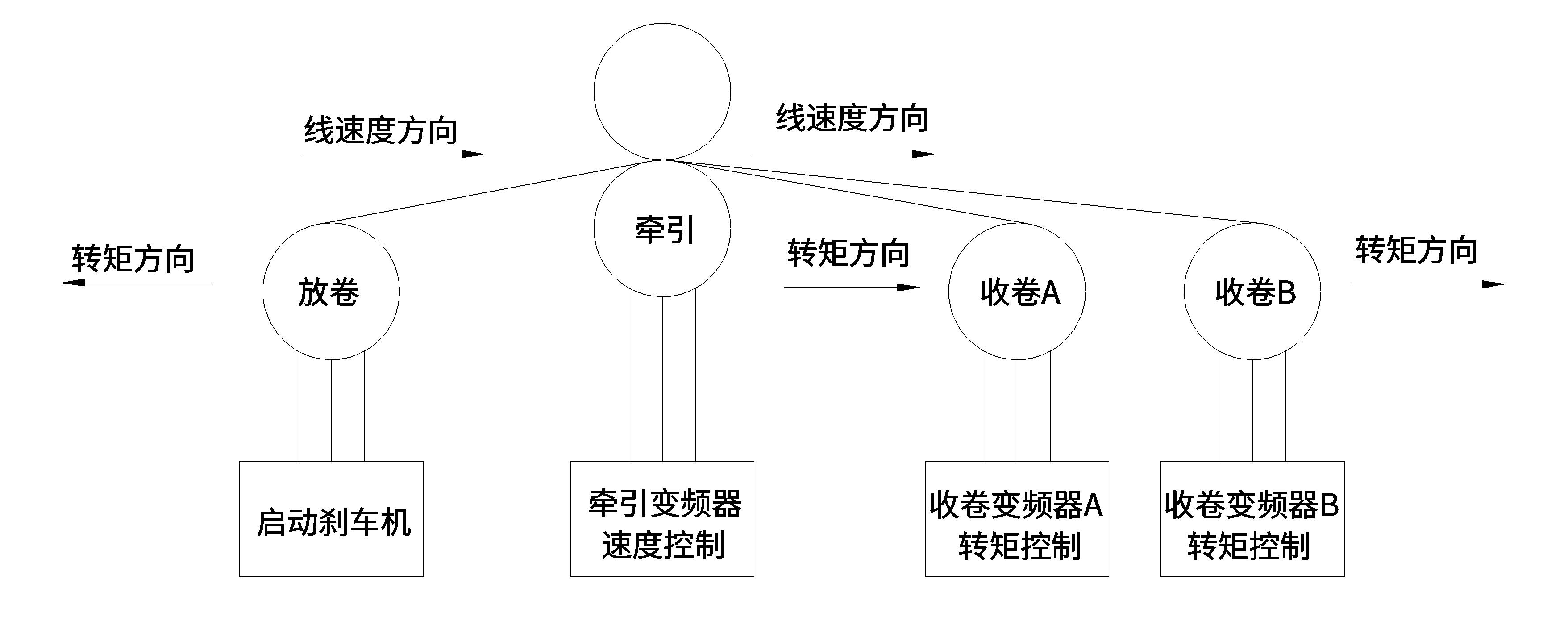

工艺要求

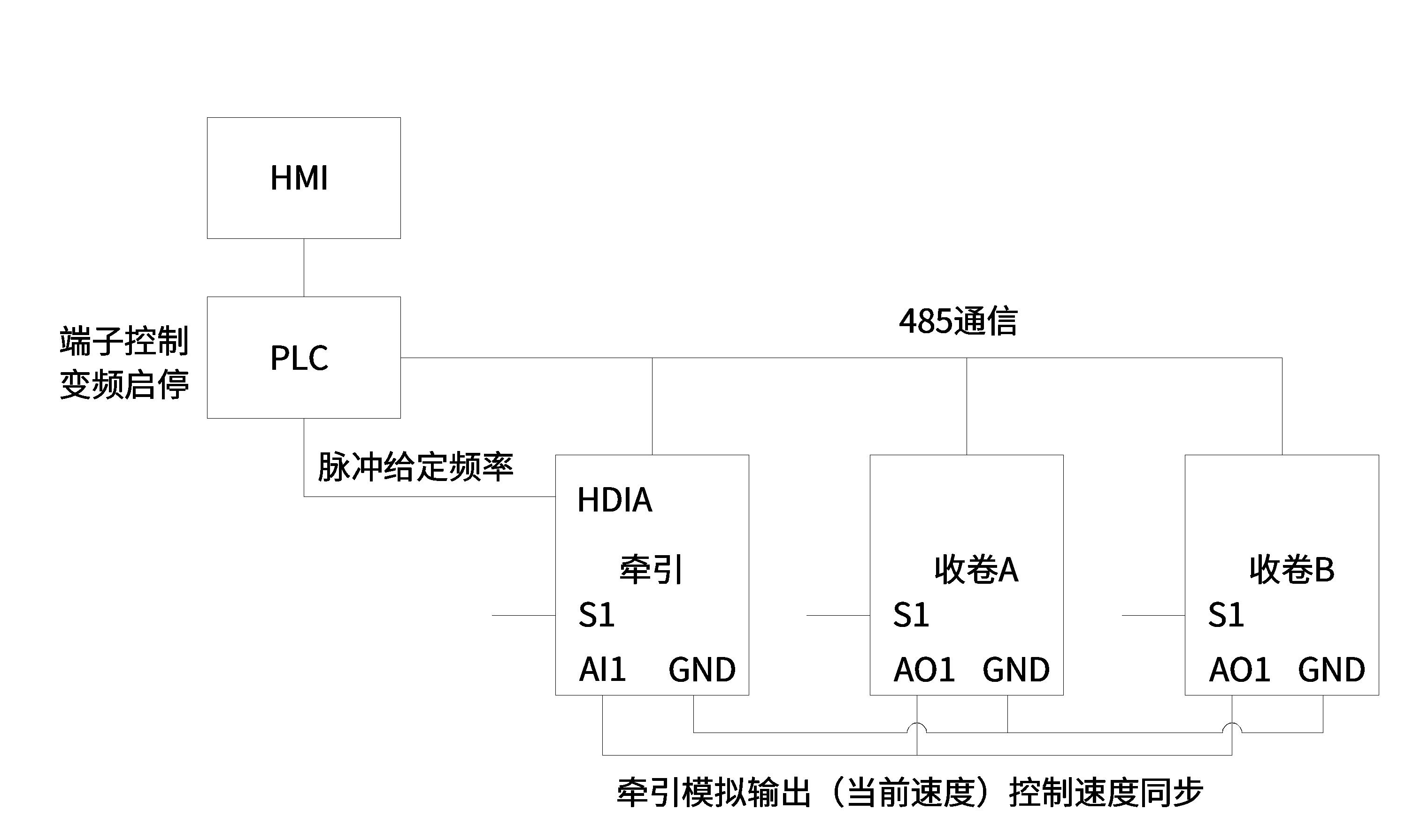

控制框图

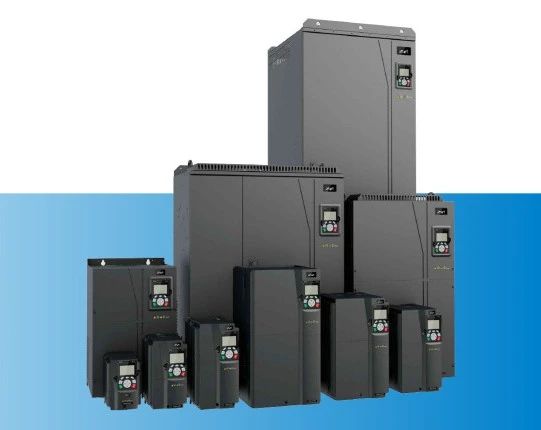

GD350系列变频器
▍ 集同步、异步电机驱动，开环、闭环控制于一体，全驱全能
▍ 采用新型矢量控制算法，提高了对电机参数的鲁棒性，无需复杂地调试参数，并且提高了电机控制的高速稳定性
▍ 可扩展性强，可同时选配多达3张不同类型的扩展卡
▍标配液晶键盘，易用性极大提高，并且支持3套变频器参数上传与下载
▍ 110kW以下机型均可实现内置制动单元，18.5-110kW机型内置直流电抗器
▍ 标配安全转矩停止（STO）功能
02
改造后显著优势
高精度和高效率
主机和从机速度同步通过模拟量限速，保证了加减速时候的动态响应，通讯控制收卷转矩，避免模拟量控制零漂问题以及省去张力传感器，能更准确地完成切割任务，提高产品的良品率，同时可缩短生产周期，满足市场的快速需求。
节能和环保
GD350采用共直流母线方式，减少能量通过能耗制动电阻的浪费，降低了能耗和成本。
定制化服务
英威腾可跟随市场需求的多样化，根据厂商的具体需求，提供定制化的设备和解决方案，满足用户的特殊需求。
英威腾GD350的集成特点和易用性为用户提供了出色的使用体验，为复卷机现代化改造提供生产线的功能优化，最终实现提产增效。
印包行业设备正逐渐实现全面数字化控制。英威腾高性能的产品和自动化控制系统方案，可实现对整个生产过程的精确监控和调控，提高设备运行的稳定性和效率，帮助现有生产线实现更快运作。
