小而美,成就自主创新之力 ——魏德米勒PROmax开关电源在半导体键合机设备的应用

作者:作者时间:2024-03-21 10:57:15 次浏览

信息摘要:

某半导体高新技术企业正在努力完成半导体键合关键技术的自主可控,摆脱半导体封测环节长期进口垄断的局面,为半导体关键封测设备的国产化贡献力量。 项目挑战 键合机是一种用于半导体封装的设备

某半导体高新技术企业正在努力完成半导体键合关键技术的自主可控,摆脱半导体封测环节长期进口垄断的局面,为半导体关键封测设备的国产化贡献力量。

项目挑战

键合机是一种用于半导体封装的设备,主要用于将芯片与基板或引线框架进行键合,以实现芯片与电路板的联接。该设备主要由键合头、控制系统、驱动系统、加热系统、冷却系统等组成。在键合过程中,键合头将芯片与基板或引线框架压紧,通过加热、加压等方式使芯片与基板或引线框架之间形成金属键合,从而实现芯片与电路板的联接。

在不断提升键合机设备工艺水平的过程中,设备的电气自动化应用成为一项关键。因此,作为键合机设备的重要组成和控制中心,电气控制是确保设备稳定、可靠、高效运行的核心组成。为了达成这一目标,该公司首先需要选择合适的控制柜开关电源产品,其重点考虑的因素包括:

  • 电源体积

电气柜柜内设计空间有限,需要安装的电气产品较多,留给电源的柜内空间较小。因此需要更加小功率的紧凑型设计开关电源。

  • 电压和电流稳定性

开关柜电源需要始终保持输出电压、电流、频率等参数符合键合机设备的要求,以确保设备的正常运行,而电压波动和电流不稳定可能会导致设备故障或焊接质量下降。

  • 电源耐热性

考虑到电气柜的尺寸、电气元件密度及发热、环境温度以及通风条件等因素,键合机电气柜温度环境较高,需要开关电源能够应对较严苛的运行环境。

解决方案

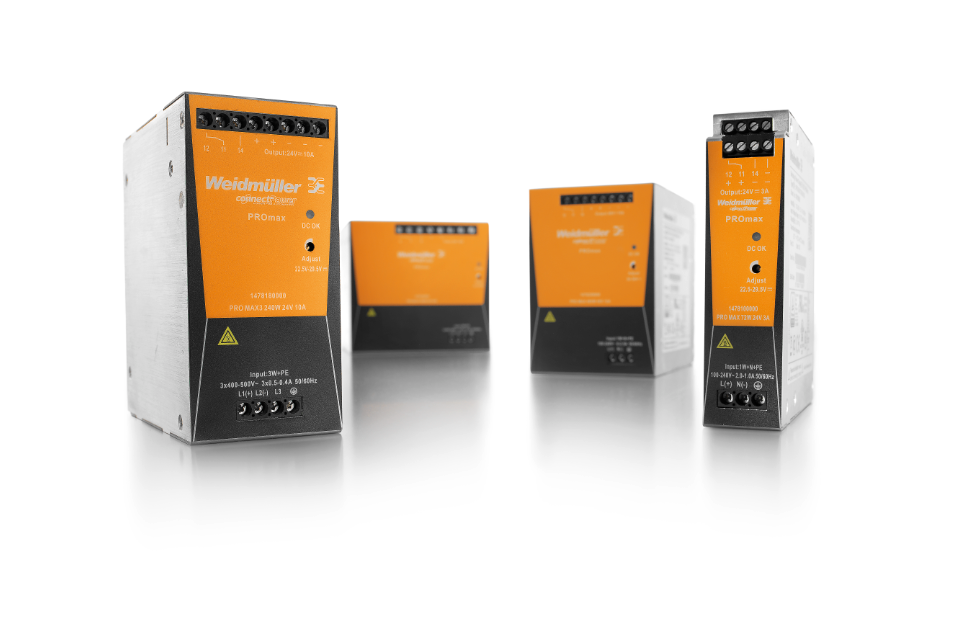

魏德米勒PROmax系列单相开关电源为半导体这类精密的自动化应用提供了针对性的专业解决方案。

  • PROmax系列单相开关电源采用紧凑设计,最小功率70W的电源模块宽度仅有32mm,非常适合狭窄的键合机柜内空间。
  • PROmax系列单相开关电源模块的设计性能出色, 经久耐用,可靠应对多达 20%的持续过载或300%的峰值负载,始终保持稳定输出,实现高升压能力和满功率。
  • PROmax系列单相开关电源能在电气柜高温的环境下,甚至最高60 °C环境下安全运行,还可在-40 °C环境下起动。

客户的益处

采用魏德米勒PROmax系列单相开关电源后,该公司很好地解决了半导体键合机设备电气控制供电方面的后顾之忧,并实现了:

  • 大大节省柜内空间

满足电气柜规格尺寸要求的开关电源模块,帮助客户柜内电源部分空间减少了30%左右。

  • 实现可靠、稳定运行

始终如一的稳定的电压、电流和功率输出,保障了整个电气柜内元器件的稳定运行,从而很好地实现了键合机焊接工艺的自动化控制要求。

  • 满足电气柜严苛工作环境

在电气柜高温工作环境下的可靠供电,免除了元器件发热、通风等约束条件的顾虑。

最终效果

在半导体设备的国产化道路上,以键合机为代表的封测设备亟需提升技术水平。在满足键合机设备的电气自动化要求方面,魏德米勒凭借着在电气联接领域的深厚经验和领先的工业开关电源解决方案,很好地满足了国内半导体封测设备商对高性能、高可靠、小尺寸的电气柜要求,为半导体封测设备商带来了一系列创新价值。
