皮尔磁:包装类机械设备出入口防护的安全要求

作者:作者时间:2023-09-18 10:17:52 次浏览

信息摘要:

在包装行业中有各种各样的机械设备,比如灌装机、封口机、贴标机、包装机、缠绕膜机、码垛机、拆垛机等,这类的机械设备一般都有产品装载或卸载的进出口,人员的上肢或者整个身体可以通过这个开口接触到机器内部的危险运动部件,可能会存在各种机械风险

在包装行业中有各种各样的机械设备,比如灌装机、封口机、贴标机、包装机、缠绕膜机、码垛机、拆垛机等,这类的机械设备一般都有产品装载或卸载的进出口,人员的上肢或者整个身体可以通过这个开口接触到机器内部的危险运动部件,可能会存在各种机械风险。

如何才能够防止人员从物料的进出口接触到危险运动部件?

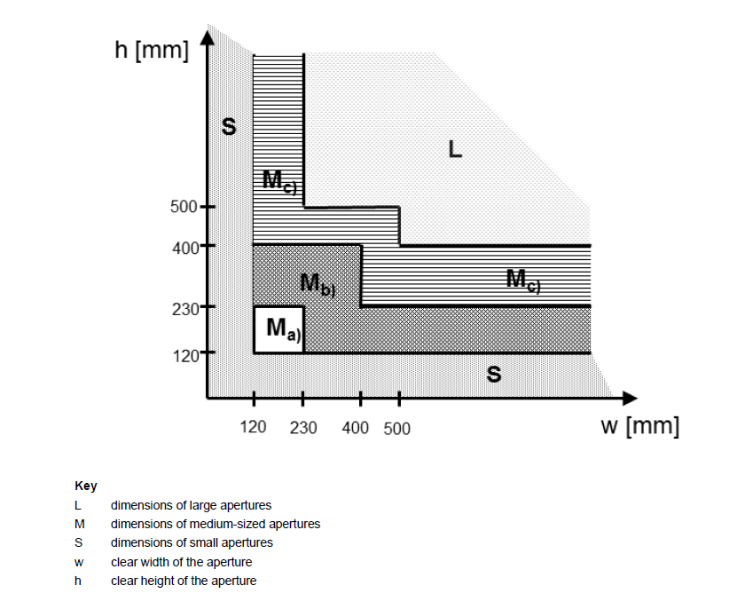

标准EN 415-10中给出了详细的安全要求,设备进出物料的开口一般可以分成三种类型:

  1. 小型开口,用S标识
  2. 中型开口,有三种尺寸"Ma)"、"Mb)"及"Mc)"
  3. 大型开口,用L标识

在标准EN 415-10中根据设备不同的开口尺寸、位置及进出物料的方式规定了不同的安全要求。

1.    小型开口

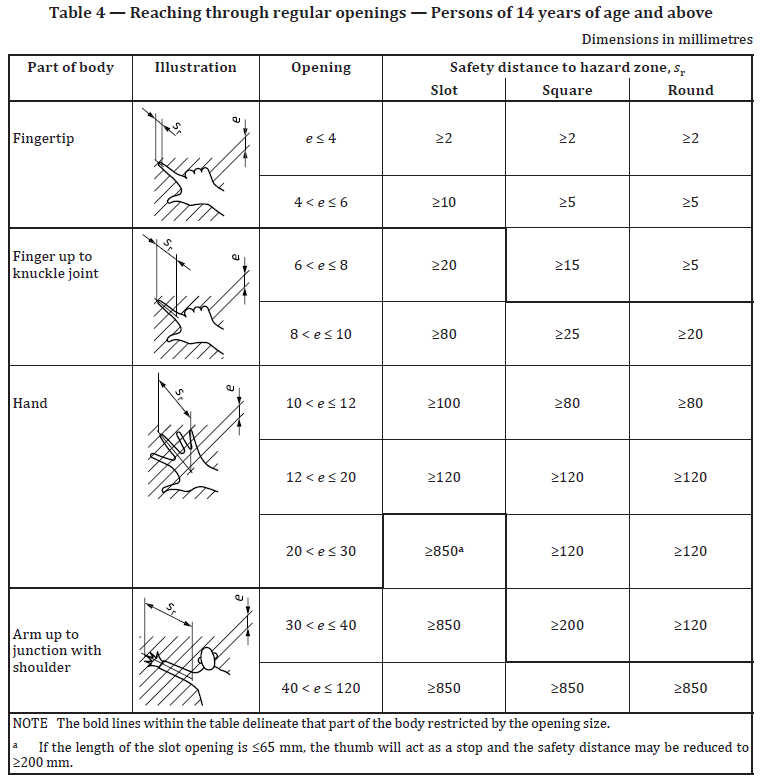

小型开口(宽度或高度<120mm的开口),在标准EN ISO 13857中有详细的要求,不同尺寸的的开口,需要满足不同安全距离的要求,如果由于设备空间原因无法满足表中安全距离的要求,可以参照中型开口的要求,在开口位置增加弯曲的隧道式防护。

2.    中型开口

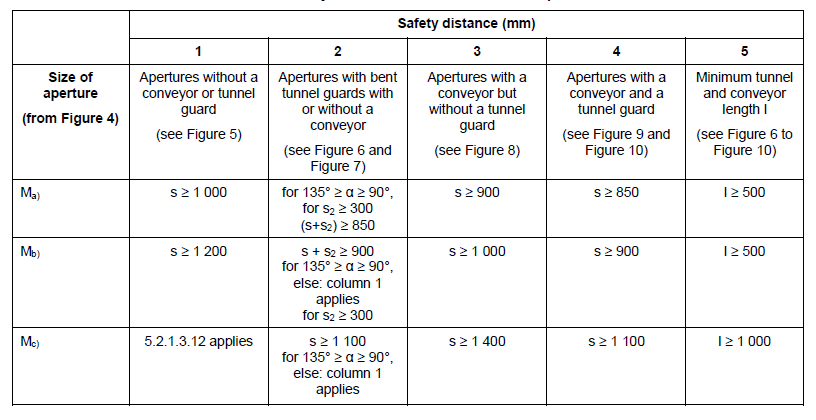

中型开口有三种尺寸 “Ma) ”,“Mb) ”及“Mc) ”,一般这种开口都需要额外增加一段隧道式的防护罩,根据中型开口位置的隧道式防护的形状(直的或者弯曲的)及进出物料的方式(是否有输送线)不同,其安全距离也有不同的安全要求,具体要求参照下表,比如物料通过滚筒输送线送入到机器内部,其开口尺寸为400*600mm,此开口属于Mc)类型的中型开口,安全距离应大于1100mm。

除了采用隧道式防护外还可以在出入口位置增加自动防护装置、ESPE电敏保护装置、带有联锁活动式防护装置的隧道防护装置来防止人员从设备的开口接触到内部的危险运动部件。

3.    大型开口

大型开口除了要考虑人员或者上肢可以通过开口接触到内部的危险运动部件之外,还应考虑通过的产品由于重量或者形状的因素导致与开口之间产生的挤压和剪切的风险,一般会采取固定防护装置、联锁活动式防护装置和电敏保护装置的组合来防止人员通过设备开口进入到机器内部,接触到危险运动部件。

1)使用带联锁功能的回转门。

2)自动卷帘门防护装置。

3)带有压敏触边的有源光电保护装置(AOPD)

4)带有联锁回转门的有源光电保护装置(AOPD)

5)针对不同负载宽度的垂直有源光电保护装置(AOPD)

6)具有动态光束中断功能的有源光电保护装置(AOPD)

7)利用激光扫描仪自动选择有效检测区域的保护装置

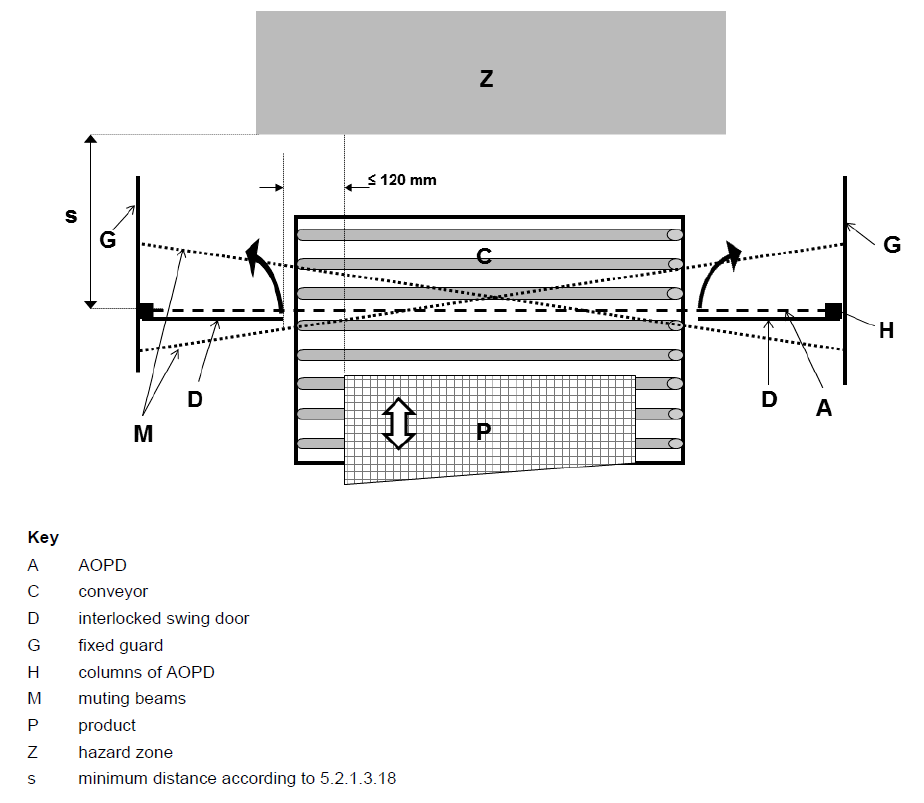

不同的防护方式其具体的安全要求及适用场景在标准中都有详细的描述,如第4种防护“带有联锁回转门的有源光电保护装置(AOPD)”:为了区分进入设备的产品和人员,可以在出入口位置安装带屏蔽功能的安全光幕(AOPD with muting function),为了防止产品与开口位置的固定防护产生挤压或剪切的风险,在入口两侧应安装带联锁功能的回转门,为了防止光幕在屏蔽(muting)期间随产品一起进入到机器内,产品与回转门边缘的间隙应小于120mm。

标准EN 415-10对包装类设备不同尺寸的出入口均作了明确的安全要求,只有符合相关安全要求才能有效地防止人员从设备的开口,接触到设备内部的危险运动部件。
