皮尔磁:注塑机C类标准ISO 20430

作者:作者时间:2023-08-18 10:02:27 次浏览

信息摘要:

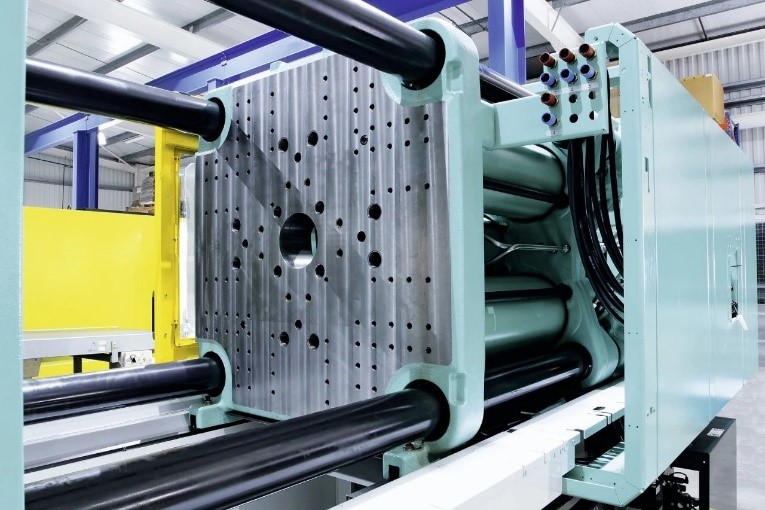

注塑机,在橡塑行业甚至部分金属加工行业中广为使用。它的工作原理是热塑性材料或热熔性材料灌入喷射机构,高速射出填充模具,经过高温或冷却进而成型。橡塑行业是最早推出安全国标的行业之一,其设备的危险性可见一斑

注塑机,在橡塑行业甚至部分金属加工行业中广为使用。它的工作原理是热塑性材料或热熔性材料灌入喷射机构,高速射出填充模具,经过高温或冷却进而成型。橡塑行业是最早推出安全国标的行业之一,其设备的危险性可见一斑。

作为一种危险性较高的设备,注塑机的安全防护是经常拿出来进行科普的话题。之前皮尔磁就曾浅浅地分析过一些注塑机合模区安全防护的标准要求,这些内容均出自标准ISO 20430——Plastics and rubber machines – Injection moulding machines – Safety requirements,该标准涵盖了一台注塑机方方面面的安全要求,绝对是注塑机安全应用的“宝典”。

ISO 20430是注塑机的C类标准,针对橡塑加工过程所使用的注塑机的设计、建造和使用提出了相关安全要求。

1-3章:范围、标准参考及术语定义

标准的前3个章节与其他标准相同,分别是范围(Scope),标准参考(Normative refernces)以及术语定义(Terms, definitions and abbreviated terms),用户可以了解到哪类机器可以使用本标准,本标准中参照参考了哪些其他标准以及专用词汇和术语,为阅读后续章节的内容打基础。

第4章:安全要求以及保护/风险降低方法

这一章节重点讲的是安全防护的基本要求和方法,其中4.1章节,着重于一些基本要求,例如启动停止和重启功能、急停功能、机械防护、光栅、双手控制以及压敏地毯等,这些内容也同时参考了大量相关的B类标准,例如急停标准EN ISO 13850。从4.2-4.7章节,则分别讲述了注塑机不同区域的特定的安全要求:包括4.2章节合模区,4.3章节锁模结构区域,4.4章节外部运动结构,4.5章节喷嘴区域,4.6章节注塑区域以及4.7章节排出区域,讲述了各个区域主要的危险运动机构以及相应的防护方法,甚至包含了相关安全功能的性能等级(Performance Level)或者注塑机专用的保护类型(Protective type)的要求。在第4章中,还包括了对以下伤害,如热、噪音、摔倒/绊倒/跌落、气动液压系统和具有动力的防护结构等的防护要求。

第5章:安全要求的验证方法

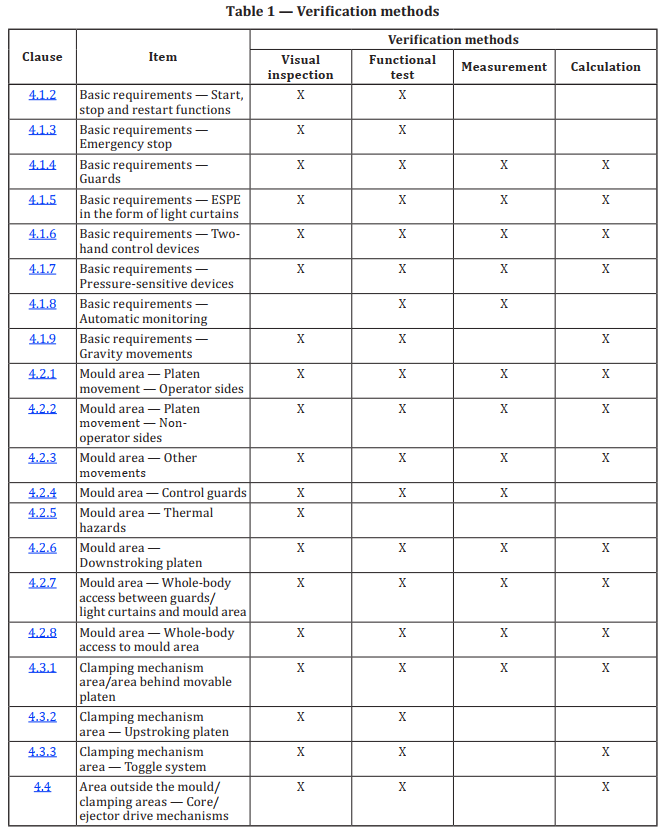

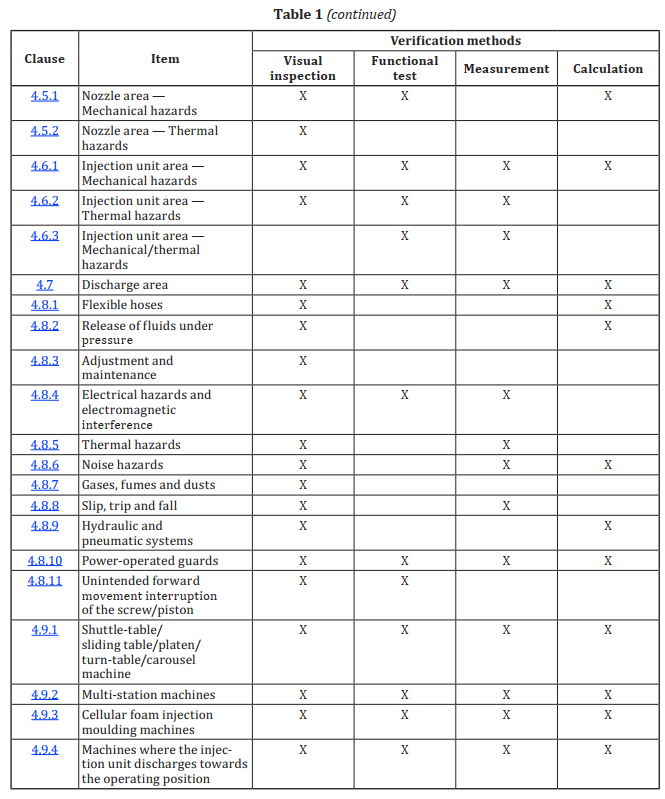

对第4章提出的所有要求采用目检、功能测试、测量或计算的方法来进行有效性验证,归纳总结为1张表格。

第6章:使用信息

标准的第6章,向用户介绍了例如操作手册、警告标签/标识等在设备的使用维护清洁等环节,可以向相关人员提供必要信息内容的要求。

附录

ISO 20430标准包含了A-I共9个附录,其中附录A详细介绍了注塑机的显著风险点,对于风险评估提供了很大的帮助。附录B-D则分别从技术角度讲述了Protective Type I – III的实现方法,后面的部分则包括了典型的警告标志的样式以及噪音测试的具体要求。

ISO 20430标准的内容可以说是相当全面,部分章节的内容还存在穿插引用,附录中还配有系统示意图以及详尽的文字说明,如果想了解注塑机安全防护方面的内容,翻翻这个标准,一定能得到一些启发。

当然如果不想面对密密麻麻的标准文字,亦或是虽然看懂了标准但对改造方案仍然无从下手,也可以随时联系皮尔磁,作为来自德国的安全专家,皮尔磁深度参与各类安全标注的制修订,在标准解读和准确应用方面是十分专业的。
