大联大友尚集团推出基于ST产品的小体积300W BLDC电机控制方案

作者:作者时间:2023-06-15 09:31:29 次浏览

信息摘要:

2023年6月14日,致力于亚太地区市场的国际领先半导体元器件分销商---大联大控股宣布,其旗下友尚推出基于意法半导体(ST)STM32G431芯片的小体积300W BLDC电机控制方案

2023年6月14日,致力于亚太地区市场的国际领先半导体元器件分销商---大联大控股宣布,其旗下友尚推出基于意法半导体(ST)STM32G431芯片的小体积300W BLDC电机控制方案。

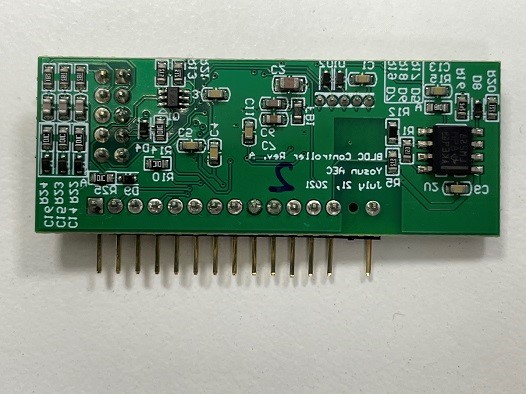

图示1-大联大友尚基于ST产品的小体积300W BLDC电机控制方案的展示板图

随着人们节能环保的意识不断提升,BLDC电机作为一种高效、环保、智能化的驱动技术,正逐渐成为各种电动化工具的的主流选择。在这种趋势下,大联大友尚推出了基于ST STM32G431芯片的小体积300W BLDC电机控制方案,该方案有助于提高电动设备的能源效率,从而实现节能减排的目标。

本方案通过使用STM32G431撰写PMSM控制算法,并采用三个Hall-effect sensor 信号作为电机位置回授,借此达成FOC的控制,使电机可精确将电流输出在正确的相位,提供较小的驱动电流。

STM32G431是基于Arm® Cortex®-M4内核的通用型MCU,并内置模拟/数字转换器,可作电流回授及模拟命令输入。不仅如此,产品还搭载了基于霍尔效应传感器(Hall-effect sensor)实现的计数器,可作为电机磁极角位置及轴转速的检测。并且器件搭载的脉波宽度调变(PWM)功能,可用于变频器的控制。借助这些功能,本方案将减少硬件电路,在降低成本的同时,提高电机性能。

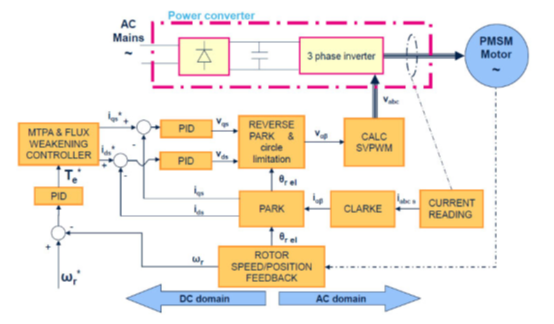

图示2-大联大友尚基于ST产品的小体积300W BLDC电机控制方案的方块图

经测试,本方案驱动器效率可达93%@300W(drive output),电机效率可达80%@250W(motor output),并且方案小体积的设计也可使其适用于各种小型化产品中。

核心技术优势:

  • STM32G431 MCU内置有模拟/数字转换器,可作电流回授及模拟式转速命令的输入;
  • 基于霍尔效应传感器(Hall-effect sensor)的计数器,可用于电机磁极角位置及轴转速的检测;
  • 脉波宽度调变(PWM)功能,作为变频器的控制,可减少硬体电路,降低成本,提高性能。

方案规格:

  • 驱动器效率:93%@300W(drive output);
  • 电机效率:80%@250W(motor output);
  • 额定电流:1.2A rms;
  • 加/减速时间:<1.5sec(静止加速至1000 RPM@no -load);
  • 最大驱动电流:200%额定电流可持续5sec;
  • 转速控制范围:100 ~ 4000 RPM;
  • 转速调节率:<±1.5%(额定转速);
  • 软件设定功能:输出转矩限制(预设200%额定电流);
  • 驱动器功能:

转速控制及矩限制;

正反转控制;

简易加减速控制;

应用:工具机平台移动控制。
